寧夏靈武臨港污水處理廠-水泥濾板安裝

　　水泥濾板又稱混凝土濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水(氣)的雙重作用。濾板質量的優劣(特別是濾板的平整度和精度)直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等不良后果.

　　水泥濾板采用立式鋼模澆制，水灰比，細石、石英砂等材料配制，水泥濾板價格大約在400~500元之間。水泥濾板嚴格執行國家有關標準，按設計要求計算開孔比，預埋ABS工程塑料預埋套管、配雙層雙向優質螺紋鋼筋。采用高標號水泥，標準細石和石英砂，經機械攪拌，搗實澆制而成。濾板上下兩面每平方米水平誤差±1mm。濾池中安裝達到整池誤差≤5mm的高精度，且四邊整齊、無翹缺，完全滿足濾池設計技術規范要求。

　　外觀：表面平整、無露筋、翹曲、振裂、四邊無破損、預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞。

　　四邊垂直度誤差≤5mm

　　濾板抗拉強度≥280Mpa。

　　濾板抗壓強度≥280Mpa。

　　濾板沖擊強度≥280Mpa。

　　濾板水平安裝精度要求較高，其重要基礎是涉及濾梁的整池平整及預埋鉚固濾板用的不銹鋼件定位準確性，因此，濾梁找平要求水平線，必須要有配置高標準的金屬模具和熟練的制造技術，才能確保濾梁的平整度，平面找平后，再安裝濾板。

圖例：安裝過程一；

按設計圖紙要求進行施工，濾板鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ;

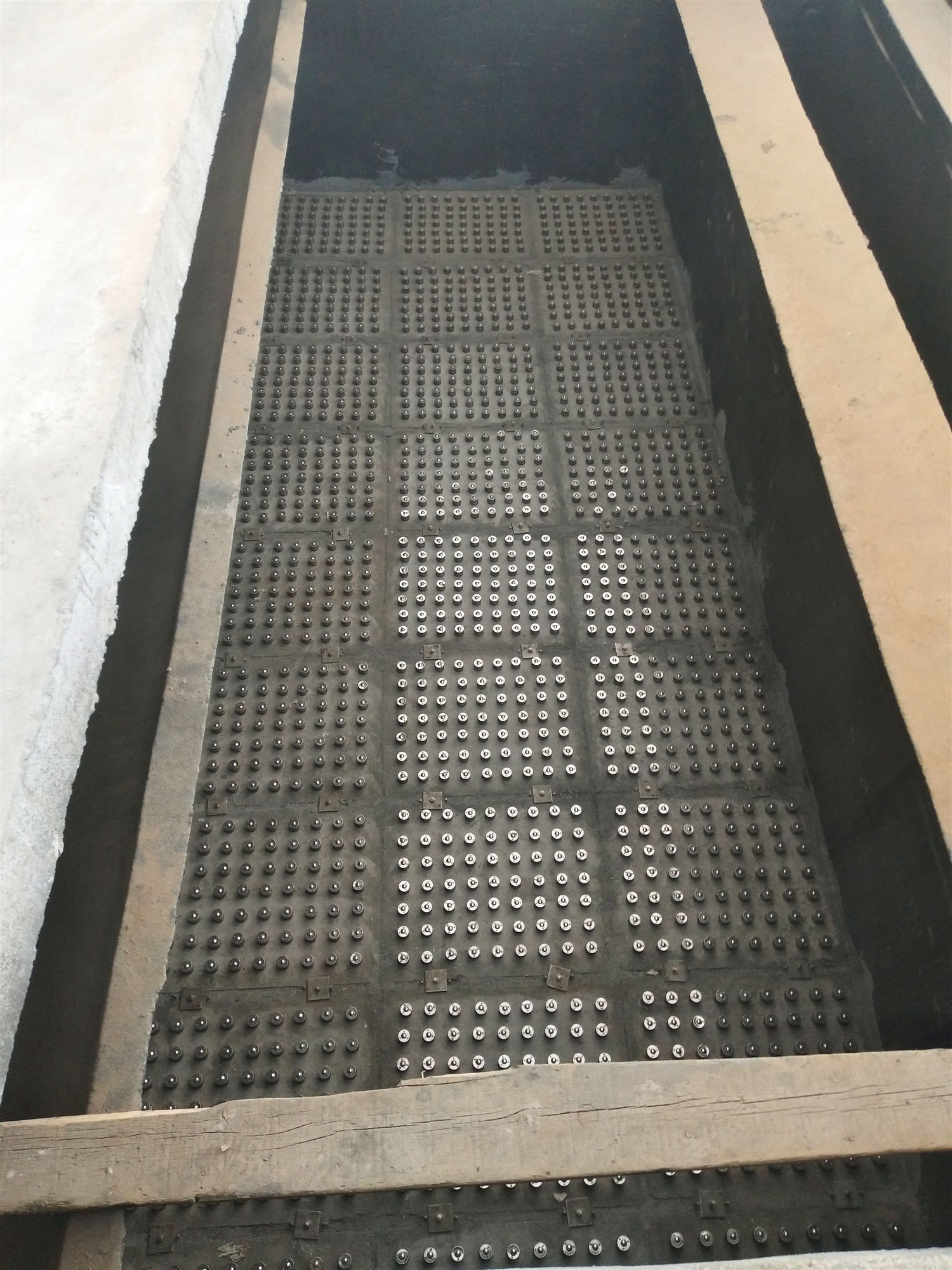

安裝過程二；

單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ;

施工中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。

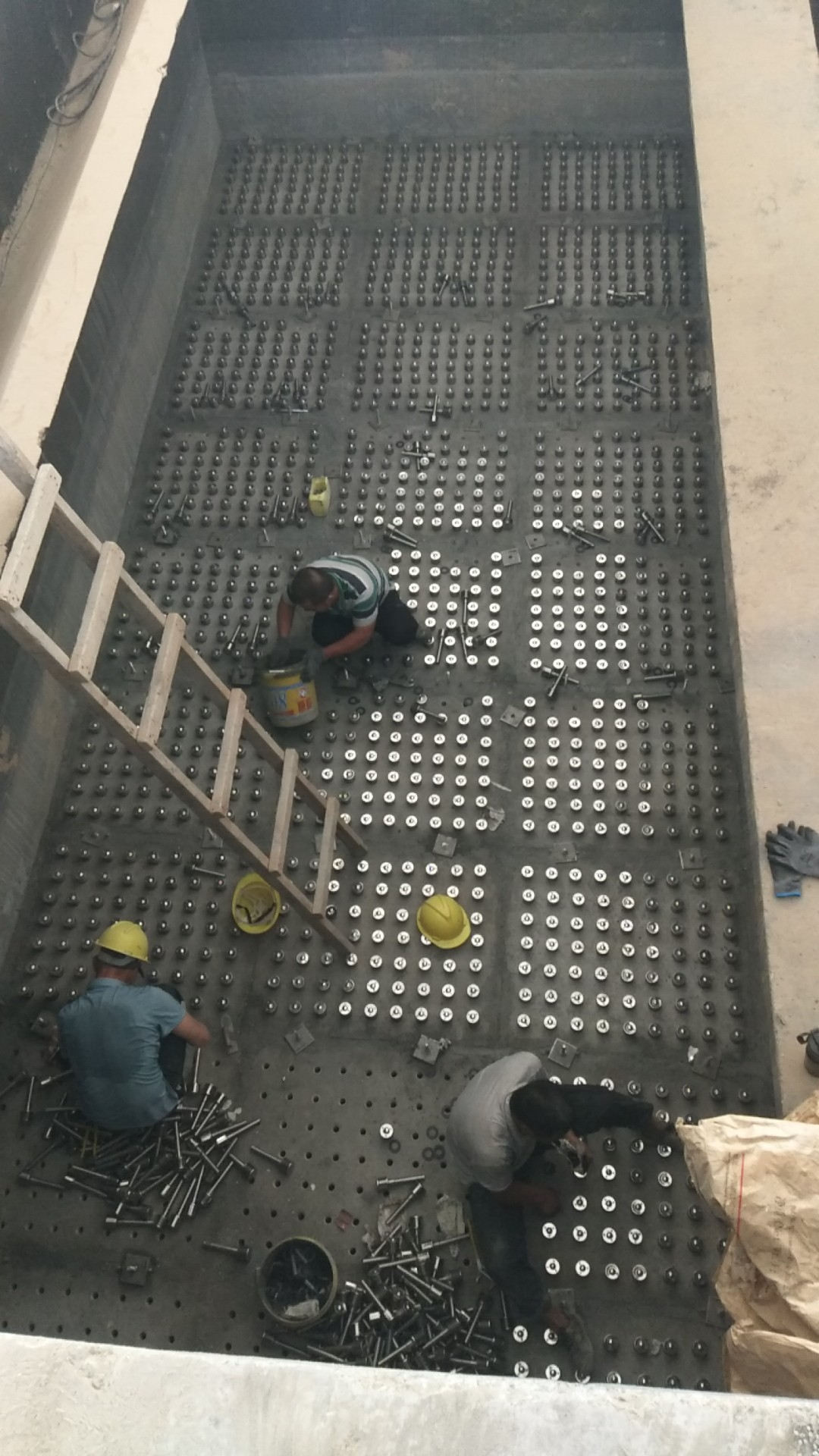

安裝過程三；

安裝過程四；

濾頭密封環或套管中心偏差為±1.5mm以內。

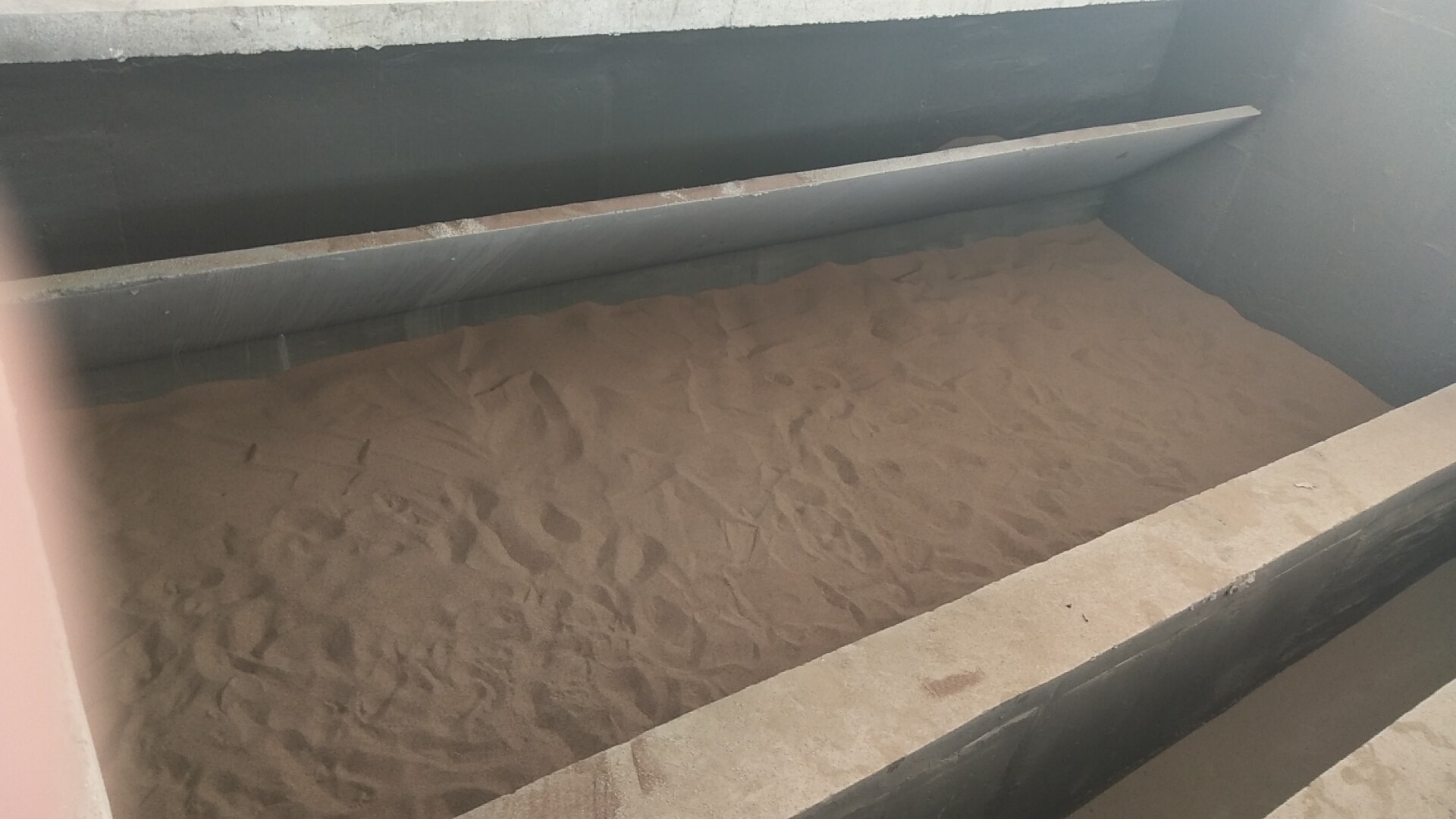

填料覆蓋，安裝完畢。
